RAID独立磁盘冗余阵列

#### 基本原理：
　　RAID是由多个独立的高性能磁盘驱动器组成的磁盘子系统，从而提供比单个磁盘更高的存储性能和数据冗余的技术。RAID是一类多磁盘管理技术，其向主机环境提供了成本适中、数据可靠性高的高性能存储。RAID的两个关键目标是提高数据可靠性和I/O性能。磁盘阵列中，数据分散在多个磁盘中，然而对于计算机系统来说，就像一个单独的磁盘。通过把相同数据同时写入到多块磁盘(典型地如镜像)，或者将计算的校验数据写入阵列中来获得冗余能力，当单块磁盘出现故障时可以保证不会导致数据丢失。

#### RAID中主要有三个关键概念和技术：镜像(Mirroring)、数据条带(DataStripping)和数据校验(Dataparity)：
- 镜像，将数据复制到多个磁盘，一方面可以提高可靠性，另一方面可并发从两个或多个副本读取数据来提高读性能。显而易见，镜像的写性能要稍低，确保数据正确地写到多个磁盘需要更多的时间消耗。

- 数据条带，将数据分片保存在多个不同的磁盘，多个数据分片共同组成一个完整数据副本，这与镜像的多个副本是不同的，它通常用于性能考虑。数据条带具有更高的并发粒度，当访问数据时，可以同时对位于不同磁盘上数据进行读写操作，从而获得非常可观的I/O性能提升。

- 数据校验，利用冗余数据进行数据错误检测和修复，冗余数据通常采用海明码、异或操作等算法来计算获得。利用校验功能，可以很大程度上提高磁盘阵列的可靠性、鲁棒性和容错能力。不过，数据校验需要从多处读取数据并进行计算和对比，会影响系统性能。

- 不同等级的RAID采用一个或多个以上的三种技术，来获得不同的数据可靠性、可用性和I/O性能。至于设计何种RAID(甚至新的等级或类型)或采用何种模式的RAID，需要在深入理解系统需求的前提下进行合理选择，综合评估可靠性、性能和成本来进行折中的选择。

#### RAID 主要优势有如下几点：
- (1) 大容量：这是 RAID 的一个显然优势，它扩大了磁盘的容量，由多个磁盘组成的 RAID 系统具有海量的存储空间。现在单个磁盘的容量就可以到 1TB 以上，这样 RAID 的存储容量就可以达到 PB 级，大多数的存储需求都可以满足。一般来说， RAID 可用容量要小于所有成员磁盘的总容量。不同等级的 RAID 算法需要一定的冗余开销，具体容量开销与采用算法相关。如果已知 RAID 算法和容量，可以计算出 RAID 的可用容量。通常， RAID 容量利用率在 50% ~ 90% 之间。

- (2) 高性能：RAID 的高性能受益于数据条带化技术。单个磁盘的 I/O 性能受到接口、带宽等计算机技术的限制，性能往往很有 限，容易成为系统性能的瓶颈。通过数据条带化， RAID 将数据 I/O 分散到各个成员磁盘上，从而获得比单个磁盘成倍增长的聚合 I/O 性能。

- (3) 可靠性：可用性和可靠性是 RAID 的另一个重要特征。从理论上讲，由多个磁盘组成的 RAID 系统在可靠性方面应该比单个磁盘要差。这里有个隐含假定：单个磁盘故障将导致整个 RAID 不可用。 RAID 采用镜像和数据校验等数据冗余技术，打破了这个假定。 镜像是最为原始的冗余技术，把某组磁盘驱动器上的数据完全复制到另一组磁盘驱动器上，保证总有数据副本可用。 比起镜像 50% 的冗余开销 ，数据校验要小很多，它利用校验冗余信息对数据进行校验和纠错。 RAID 冗余技术大幅提升数据可用性和可靠性，保证了若干磁盘出错时，不 会导致数据的丢失，不影响系统的连续运行。

- (4) 可管理性：实际上， RAID 是一种虚拟化技术，它对多个物理磁盘驱动器虚拟成一个大容量的逻辑驱动器。对于外部主机系统来说， RAID 是一个单一的、快速可靠的大容量磁盘驱动器。这样，用户就可以在这个虚拟驱动器上来组织和存储应用系统数据。 从用户应用角度看，可使存储系统简单易用，管理也很便利。 由于 RAID 内部完成了大量的存储管理工作，管理员只需要管理单个虚拟驱动器，可以节省大量的管理工作。 RAID 可以动态增减磁盘驱动器，可自动进行数据校验和数据重建，这些都可以 大大简化管理工作。

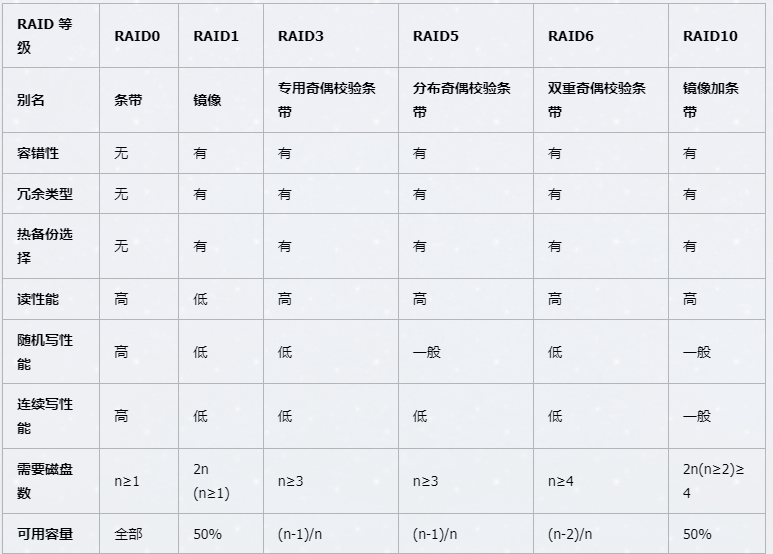

#### 常用的RA ID方案有：
![](/uploads/20221108/2022110811522976114.png)

- RAID0
数据在从内存缓冲区写入磁盘时，根据磁盘数量将数据分成N份，这些数据同时并发写入N块磁盘，使得数据整体写入速度是一块磁盘的N倍。读取的时候也一样，因此RAID0具有极快的数据读写速度，但是RAID0不做数据备份，N块磁盘中只要有一块损坏，数据完整性就被破坏，所有磁盘的数据都会损坏。

- RAID1
数据在写入磁盘时，将一份数据同时写入两块磁盘，这样任何一块磁盘损坏都不会导致数据丢失，插入一块新磁盘就可以通过复制数据的方式自动修复，具有极高的可靠性。

- RAID3
一般情况下，一台服务器上不会出现同时损坏两块磁盘的情况，在只损坏一块磁盘的情况下，如果能利用其他磁盘的数据恢复损坏磁盘的数据，这样在保证可靠性和性能的同时，磁盘利用率也得到大幅提升。
在数据写入磁盘的时候，将数据分成N-1份，并发写入N-1块磁盘，并在第N块磁盘记录校验数据，任何一块磁盘损坏（包括校验数据磁盘），都可以利用其他N-1块磁盘的数据修复。
但是在数据修改较多的场景中，任何磁盘修改数据都会导致第N块磁盘重写校验数据，频繁写入的后果是第N块磁盘比其他磁盘容易损坏，需要频繁更换，所以RAID3很少在实践中使用。

- RAID5
相比RAID3，更多被使用的方案是RAID5。
RAID5和RAID3很相似，但是校验数据不是写入第N块磁盘，而是螺旋式地写入所有磁盘中。这样校验数据的修改也被平均到所有磁盘上，避免RAID3频繁写坏一块磁盘的情况。

- RAID6
如果数据需要很高的可靠性，在出现同时损坏两块磁盘的情况下（或者运维管理水平比较落后，坏了一块磁盘但是迟迟没有更换，导致又坏了一块磁盘），仍然需要修复数据，这时候可以使用RAID6。
RAID6和RAID5类似，但是数据只写入N-2块磁盘，并螺旋式地在两块磁盘中写入校验信息（使用不同算法生成）。

- RAID10
结合RAID0和RAID1两种方案，将所有磁盘平均分成两份，数据同时在两份磁盘写入，相当于RAID1，但是在每一份磁盘里面的N/2块磁盘上，利用RAID0技术并发读写，既提高可靠性又改善性能，不过RAID10的磁盘利用率较低，有一半的磁盘用来写备份数据
